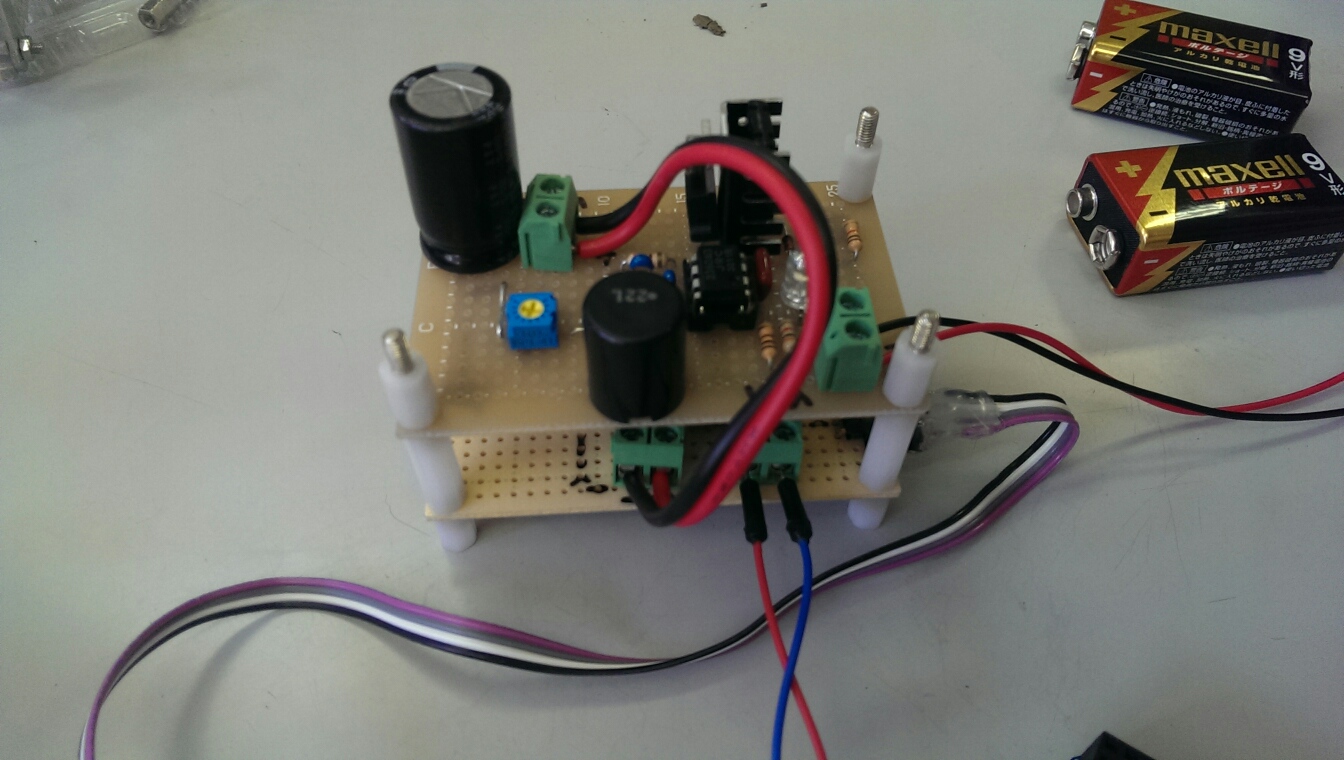

この前、部活中に昇圧回路を組みました。
NJM 2360ってicを使ったDCDCコンバータ回路です。
9vから40v程度まで昇圧します。出力電圧は可変抵抗で調整できます。

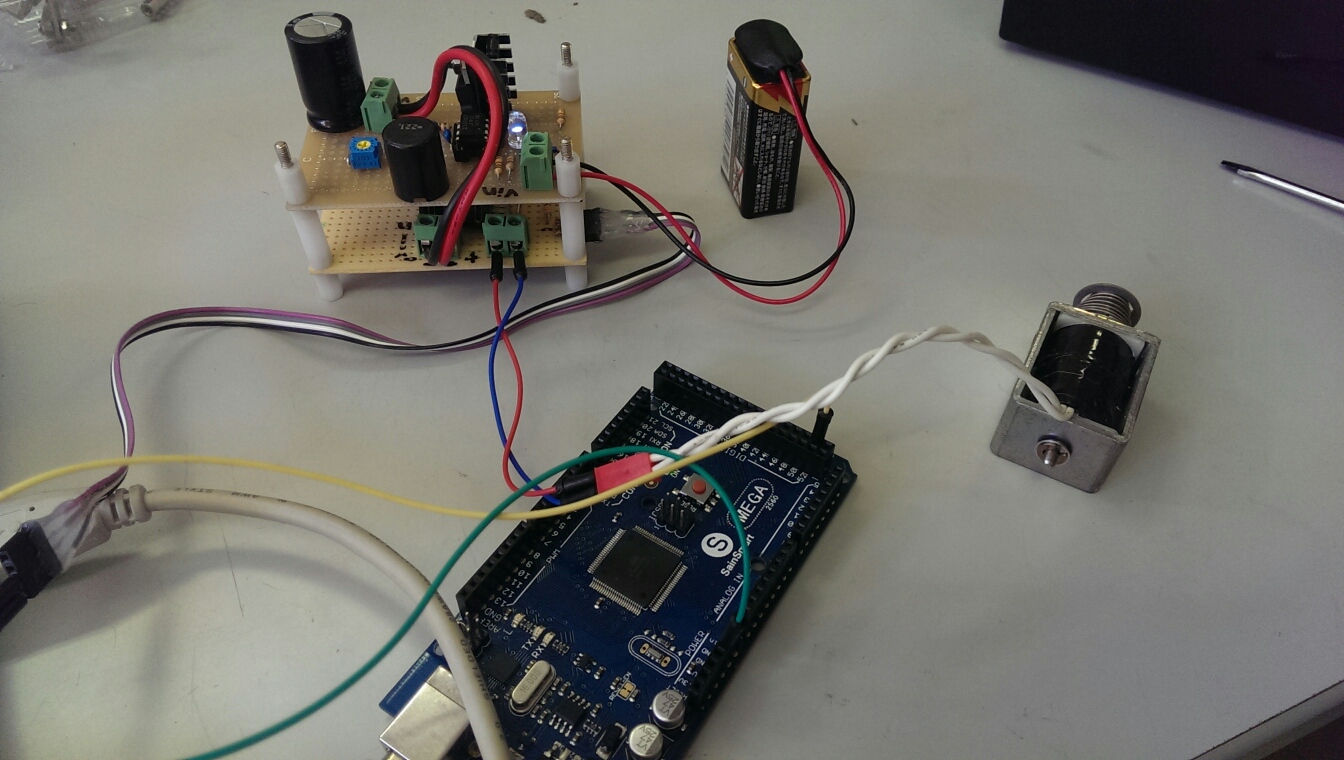

こんなふうに、ソレノイドを駆動する回路に繋げるために使います。
駆動回路にはフォトカプラも入れてます。サージ対策のダイオードは基板の裏に実装してます。
ロボカップのロボットでキックする機構にソレノイドを駆動するために、昇圧回路に1000μFのコンデンサを繋いでます。
今までは、チョッパ回路で200vとかまで昇圧してましたが、低電圧にしてコンデンサの容量を大きくすることで回路の小型化ができました。
後は、ロボットに載せる基板組めば完成!
-------
